Расшифровка кабеля КГМЭВПВнг-ХЛ:К - Кабель
Г - Гибкий
М - Монтажный
Э - Индивидуальный экран
В - Изоляция - поливинилхлоридный пластикат
П - Оплетка –из стальных оцинкованных проволок
Внг - Наружная оболочка – из поливинилхлоридного пластиката пониженной горючести
ХЛ - Хладостойкий, позволяющие быть стойкими к воздействию пониженной температуры до минус 60 град. С

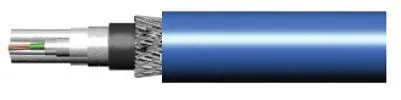

Элементы конструкции кабеля КГМЭВПВнг-ХЛ: 1.Токопроводящие жилы – из медных мягких проволок и соответствуют ГОСТ 22483-77, классу не ниже:
- 3 для номинальных сечений до 2,5 мм2 ;
- 4 для номинального сечения 4 мм2.
2. Изоляция – из поливинилхлоридного пластиката.
3.Изолированные жилы скручены в кабель, в пару или тройку. Шаги скрутки изолированных жил в парах и тройках согласованные.
4.Индивидуальный экран - из фольгированного композиционного материала. Под экраном проложены две контактные медные луженые проволоки.
5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием.
6.Сердечник - изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник 7.Поясная изоляция - полимерная лента.
8.Внутренняя оболочка - из ПВХ пластиката пониженной горючести.
9. Оплетка –из стальных оцинкованных проволок.
10.Наружная оболочка - из ПВХ пластиката пониженной горючести.
Область применения кабеля КГМЭВПВнг-ХЛ: Предназначены для передачи данных в измерительной, контрольной и регулировочной технике в диапазоне частот до1 МГц, для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств на напряжение до 660 В переменного тока частотой 50 Гц или постоянное напряжение до 1000 В соответственно в невзрывоопасных, взрывоопасных и пожароопасных зонах.
Условия эксплуатации и монтажа кабеля КГМЭВПВнг-ХЛ: Основная особенность конструкции данных кабелей –это стойкость к воздействию пониженной температуры. Кроме того, конструкция кабелей содержит панцирную оплетку из стальных оцинкованных лент.
Для фиксированного межприборного монтажа при допустимой температуре нагрева токопроводящих жил до 70 С и для групповой прокладки в кабельных сооружениях.
Кабели всех марок могут применяться во взрывоопасных зонах любого класса, в том числе для искробезопасных электрических цепей.
Класс пожарной опасности по ГОСТ Р 53315-2009: - П1.8.2.3.4 для кабелей, не распространяющих горение при групповой прокладке.
Кабели марок применяются для групповой прокладки в кабельных сооружениях, наружных (открытых) электроустановках (кабельных эстакадах, галереях). Не допускается применение в кабельных помещениях промышленных предприятий, жилых и общественных зданий.
Кабели не распространяют горение при групповой прокладке.
Материалы конструкции кабелей при установленных температурах хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Кабели прокладываются в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ).
Вид климатического исполнения кабелей УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от – 60 С до + 40 С
Относительная влажность воздуха при температуре окружающей среды до +35 С......... до 98%
Минимальный радиус изгиба при монтаже для кабелей бронированных или в оплетке из стальных оцинкованных проволок - 10 D.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ 22483-77.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее:
при приемке и поставке:
245 МОм для кабелей с жилами номинальным сечением 0,5 мм2,
240 МОм для кабелей с жилами номинальным сечением 0,75 мм2 и выше;
на период эксплуатации и хранения не менее 100 МОм.
Номинальная частота – 50Гц
Строительная длина -не менее 150 м. Допускается поставка кабелей любыми длинами, согласованными с потребителем.
Гарантийный срок эксплуатации – 2 года. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.
